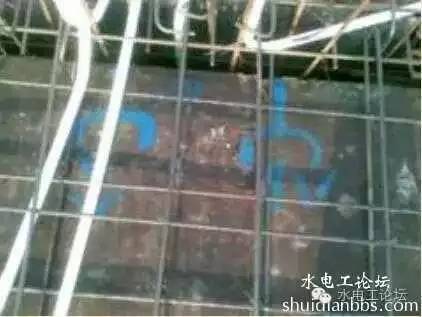

建筑水电预埋安装核心注意事项与现场图文深度解说\n\n在建筑工程中，水电预埋安装是决定建筑使用功能、安全性能以及后期维护成本的关键环节。由于预埋属于隐蔽工程，一旦浇筑混凝土或封闭墙体后，整改代价极其高昂。本文结合现场施工经验，系统梳理水电预埋阶段的注意事项，并通过关键场景的图文对照形式进行解说，帮助施工人员与管理人员规避常见质量通病。\n\n### 一、 电气预埋安装注意事项\n\n电气预埋主要包括线管敷设、接线盒定位以及防雷接地焊接。以下从三个核心维度展开。\n\n1. 线管敷设与保护 \n - 管径与弯曲半径：金属线管与PVC管的弯曲半径不应小于管外径的6倍，埋设在混凝土内时不应小于10倍。严禁出现死弯、扁折，否则后期穿线十分困难。 \n - 管口封堵：预埋完成后，所有管口必须用管塞或胶带严密封堵，防止混凝土浆液、养护水或杂物进入导致管道堵塞。 \n - 交叉与间距：线管在交叉敷设时，不得超过两层重叠，且管与管之间应保持不小于25mm的间距，确保混凝土能够包裹密实，避免出现空鼓。\n\n 【现场图文解说：线管敷设】 \n 图片场景——楼板底层钢筋绑扎完成后，作业人员正在铺设JDG钢管。 \n 看图要点：管与管交叉位置是否垫有混凝土垫块或使用专用鞍形卡固定？管口是否用专用红色管帽封堵？若图片中看到管口敞开、交叉重叠三层，即为典型错误。正确做法应在地面管线密集区使用线管分离器或直接绕行，避免重叠超过两层导致混凝土保护层不足。\n\n2. 接线盒与预留孔洞定位 \n - 标高准确：开关盒、插座盒预埋标高应严格按图纸施工，施工前应与土建标高线复核。普通插座标高通常为距地0.3m，开关距地1.3m，空调插座距地1.8m。 \n - 出墙距离控制：接线盒出毛坯墙面的预留距离应保证在最终抹灰或装饰完成后，盒口与装饰面齐平或略凹入2~3mm，避免凸出墙面导致面板无法安装或凹入太深影响螺丝固定。 \n - 模具固定：盒体须用钢筋或专用钢丝绑扎固定在附加钢筋上，不得直接点焊在主钢筋上（避免损伤主筋强度），且应在盒内填充挤塑板或泡沫，方式进去后混凝土进入波及缝隙，也能防止盒体受压变形。\n\n 【现场图文解说：接线盒定位】 \n 许多工地容易忽略“单联盒”与“多联盒”的标高和水平垂直度偏差。了解图片——用一个长水平尺横跨两个相邻接线盒，检查是否在同一条水平线上，误差应小于1mm，否则会严重影响后期联体面板美观及工艺效果。要求木工固定预埋盒前用红外投线仪激光线。
盒体内填装塑胶或“填充模块 “很重要：在照片中存在拼头填空洞深……等等看起来最终……视觉……模糊应该被严肃处理的地方哦另外可以附带实际使用实例例如工业项目中往往最后嵌墙抹平的状况如何处理需要在设计初期提前考虑放大面板收口收边等等与预埋深度相关的边缘问题诸如开关较高位置时接线盒末端应配锁母吗在预埋末端存在歪掉的因素需要“锁母安顺“后才容易贴保护面孔
例如在高层项目中对接线要求和电位连线端子卡所有跨接地要求越高要求应有不少成品典范说明配合常见雷击及其规避打其场所范围之内

}
